功率因数校正 宽工作电压范围的可控硅整流器模块

半导体动态 2017-12-29 10:24 次阅读

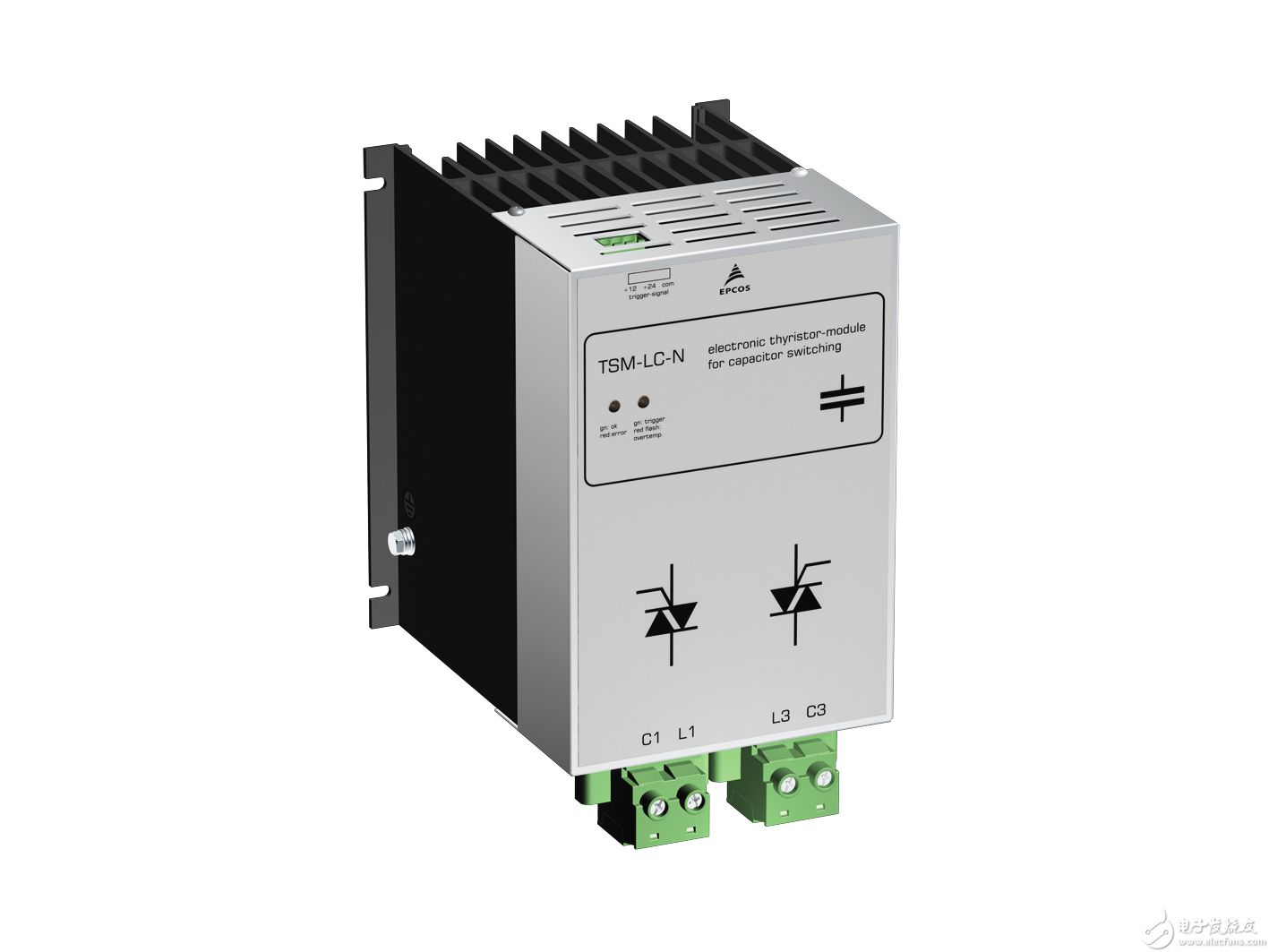

TDK 集团最近推出了新型爱普科斯 (EPCOS) TSM-LC-NC690 可控硅整流器模块。新的模块 工作电压范围进一步扩展,可用于电压可高达 690 V AC 的功率因数校正 (PFC)。该模块可执 行电容器的 2 相切换功能,因此无需中性导体。此外,该新型模块专为无功功率为 40 kvar 至75 kvar(取决于工作电压)的应用而设计,其切换电流可高达 60 A。 该模块可持续监控电压、相位及自身温度,性能极为可靠。和其它所有爱普科斯 (EPCOS) 可 控硅整流器模块,TSM-LC-NC690 不仅可实现无噪声、无磨损的快速(切换时间仅为 5 ms) 切换,无需维护,还可电流过零时进行切换,从而延长电容器的使用寿命。此外,该可控硅整 流器模块还能有效防止危险的过电流,使得电网不会出现瞬态现象。该模块可由爱普科斯 (EPCOS) 动态功率因数控制器、PLC 触发或由过程直接触发。 爱普科斯 (EPCOS) TSM-LC-NC690 可控硅整流器模块适用于冲压机、焊接机、电梯、起重机 和风力涡轮等动态 PFC 应用,订货号为 B44066T3050E690。 术语 • 无功功率:当线路中存在电机或变压器等感性负载时,电压和电流之间就会存在相位差,从而产生无 功功率。无功功率不对外做功,但会消耗电能。 • 功率因数校正:通过连接 PFC 电容器,几乎可以完全补偿无功功率,从而降低能耗,降低环境影响。 主要应用 •  PFC 应用,包括冲压机、焊接机、电梯、起重机和风力涡轮 主要特性与优势 •  扩展的工作电压范围,电压可高达 690 V AC • 无功功率可高达 75 kvar • 使用晶闸管,可实现无噪声、无磨损的平滑切换,且无需维护 • 切换时间仅为 5 ms •  在电流过零时切换,延长电容器使用寿命 • 自我监测 关于 TDK 公司 TDK 株式会社是一家领先的电子公司,总部位于日本东京。公司成立于 1935 年,主营铁氧体,是一种 用于电子和磁性产品的关键材料。TDK 的主要产品线包括 TDK 和爱普科斯(EPCOS)两大品牌的各类被 动电子元件,模块和系统产品*;电源装置、磁铁等磁性应用产品以及能源装置、闪存应用设备等。TDK 以成为电子元件的领先企业为目标,重点开展如信息和通信技术以及消费、汽车和工业电子市场领域。 公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造基地和销售办事处网络。2014 年度 3 月末,TDK 的销售总额约为 96 亿美元,全球雇员 83,000 人。 * 产品组合包括陶瓷、铝电解电容器和薄膜电容器、铁氧体和电感器、高频元件如声表面波滤波器(SAW)和模块、 压电和保护元件以及传感器。
