FPGA学习系列:16. rom控制器设计

FPGA学习交流 2018-06-13 11:21 次阅读

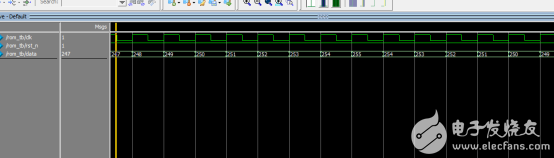

设计背景:     ROM是只读存储器(Read-Only Memory)的简称,是一种只能读出事先所存数据的固态半导体存储器。其特性是一旦储存资料就无法再将之改变或删除。通常用在不需经常变更资料的电子或电脑系统中,并且资料不会因为电源关闭而消失。     ROM是由英文Read only Memory的首字母构成的,意为只读存储器。顾名思义,就是这样的存储器只能读,不能像RAM一样可以随时读和写。它只允许在生产出来之后有一次写的机会,数据一旦写入则不可更改。它另外一个特点是存储器掉电后里面的数据不丢失,可以存放成百上千年。此类存储器多用来存放固件,比如计算机启动的引导程序,手机、MP3、MP4、数码相机等一些电子产品的相应的程序代码。 设计原理:      我们的设计是读ROM的数据,然后读到最后一个数据的时候,然后又从最后的地址往回读数据,来实现循环读数。     首先我们先创建一个.mif文件,然后给对应的地址中写如数据,然后设计一个IP核,之后通过读ROM的地址,来读出ROM中存在的数据,具体的操作如下面的操作。                            下一步,建立一个深度256,位宽为8的 .mif。               然后在第一个地址右键。                                  填写开始地址以及结束地址,我们给每一位的地址位写上和地址一样的数据,那么就是数据从0开始,步进为1,如下,然后然后完成,保存。               这样我们写好我们.mif文件,然后进行下面的步骤。                         选择我们所选的硬件描述语言,我们都是verilog HDL,然后选择我们文件生成的路径,下一步。     设置我们的输出的位宽,和深度,我们的深度256,位宽8,下一步。          去掉输出是否有寄存器的对勾,如果选了输出会晚一拍,因为加了一个输出寄存器。          然后出现下面的界面,点击,选择我们生成的.mif文件,添加进来,然后下一步,下一步完成。           设计架构图: 设计代码: 顶层模块 0 module rom(clk,rst_n,data); 1  input clk; 2  input rst_n; 4  output [7:0] data; 6  wire [7:0]address; 8  rom_r rom_r (   //例化ROM控制器模块 9    .clk(clk), 10   .rst_n(rst_n), 11   .address(address) 12   ); 13 14 my_rom my_rom_inst (       //例化IP核模块 15  .address ( address ), 16  .clock ( clk ), 17  .q ( data ) 18 ); 19 20 endmodule  设计模块 0 module rom_r(clk,rst_n,address); 2  input clk; 3  input rst_n; 5  output reg [7:0] address; 7  reg [1:0] state; 8  always @(posedge clk or negedge rst_n) 9   if(!rst_n) 10   begin 11    address <= 1'b0; 12    state <= 1'b0; 13   end 14  else 15   begin 16    case (state) 17      0:begin 18        if(address < 255)    //判断地址 19         begin 20          address <= address + 1'b1; //地址激增 21         end 22        else 23         begin 24          if(address == 255)    //判断是否读完 25           begin 26            address <= address - 1'b1;  27            state <= 1; 28           end 29           30         end 31       end 32      1:begin 33        if(address > 0)  //读完就跳转一状态后让地址减1 34         begin 35          address <= address - 1'b1; 36         end 37        else 38         begin 39          address <= address + 1'b1; 40          state <= 0; 41         end 42       end 43      default : state <= 0; 44    endcase 45   end 46 endmodule  测试模块 0 `timescale 1ns/1ps 2 module rom_tb(); 4  reg clk; 5  reg rst_n; 7  wire [7:0] data; 9  initial begin 10   clk = 1'b1; 11   rst_n = 1'b0; 12 13   #100.1 rst_n = 1'b1; 14 15   #20000 $stop;   //20000NS后停止仿真 16 17  end 18 19  always #10 clk = ~clk;   //产生50M时钟 20 21 rom rom_dut (      //例化顶层模块 22   .clk(clk), 23   .rst_n(rst_n), 24   .data(data) 25   ); 26 endmodule  仿真图:     仿真中我们可以看到和我们的设计一样,我们先从0地址读数据,当读到最后一个数后,然后返回来从最后一个地址开始读数。
